Couverture Radio Ferroviaire

Couverture Radio Ferroviaire GSM-R TETRA TETRAPOL

Le secteur du transport ferroviaire connaît un très fort développement dans le monde entier. Malgré l'importance de l'investissement au départ, les bénéfices sont gigantesques :

  • Fluidité des déplacements dans les grandes agglomérations
  • Plus grande rapidité des communications inter-cités
  • Efficacité des transports de marchandises
  • Impact écologique avec un bilan carbone plus favorable que les transports routiers

Depuis quelques années, pour rendre encore plus performants les transports ferroviaires, des innovations technologiques faisant appel aux nouveaux moyens de télécommunications sont déployées avant d'être complètement généralisées aussi bien sur les lignes nouvelles que sur les lignes existantes.

SELECOM propose ses solutions de relayage radio qui permettent de réussir et de compléter les déploiements des technologies suivantes :

  • L'ERTMS (European Rail Traffic Management System) : en français, le Système Européen de Surveillance du Trafic Ferroviaire, est une initiative européenne qui vise à harmoniser la signalisation ferroviaire en Europe. Il est composé de :
    • L'ETCS (European Train Control System) : en français, le Système Européen de Contrôle des Trains, qui permet de gérer le trafic ferroviaire.
    • La norme GSM-R pour permettre la communication entre les trains et les centrales d'exploitation du réseau ferré.
  • La Téléphonie Mobile embarquée dans les trains (On-board coverage) pour les usagers des transports afin de pouvoir continuer à utiliser leurs outils de mobilité professionnels ou personnels (Téléphones mobiles, Tablettes, PC portables, etc...).
  • Les Réseaux Radio à Ressources Partagées (3RP) TETRA pour les agents ferroviaires pour une meilleure communication en gares, dans les centres techniques, lors des manœuvres, la RST (Radio Sol-Train).

Couverture Radio Ferroviaire GSM-R TETRA TETRAPOL



La couverture GSM-R

L'ERTMS (European Rail Traffic Management System) : en français, le Système Européen de Surveillance du Trafic Ferroviaire, est une initiative européenne qui vise à harmoniser la signalisation ferroviaire en Europe. Il est composé de :
  • L'ETCS (European Train Control System) : en français, le Système Européen de Contrôle des Trains, qui permet de gérer le trafic ferroviaire.
  • La norme GSM-R pour permettre la communication entre les trains et les centrales d'exploitation du réseau ferré.

La téléphonie mobile embarquée dans les trains

Que ce soit pour des usages professionnels qui nécessitent une connectivité permanente, ou pour des usages personnels, les usagers des transports demandent à pouvoir continuer à utiliser leurs outils mobiles (Téléphones mobiles, Tablettes, PC portables, etc...), même à grande vitesse.

A l'intérieur des trains, notamment dans les trains à grande vitesse, l'usage des téléphones et terminaux mobiles est extrèmement limité. La qualité de service est effectivement très médiocre pour plusieurs raisons :

  • La carcasse métallique des wagons, le blindage et la teinte des vitres atténuent de manière considérable le signal provenant de la BTS, ce qui crée un champ faible à très faible à l'intérieur du train (effet "Cage de Farraday").
  • Compte tenu de la vitesse du train, les sauts de BTS (handovers) sont très fréquents. Amplifiés par le faible niveau de champ, les sauts de BTS sont souvent des échecs, provoquant des coupures fréquentes lors des communications.
  Téléphonie Mobile 2G 3G 4G GSM UMTS LTE GSM-R embarquée dans les trains
SELECOM propose 2 types de solutions :

Répéteurs Embarqués



Cellule Longue

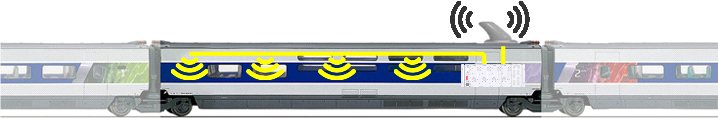

Le principe :

  • Une antenne spécifique est installée sur le toit de la rame ou du wagon pour capter le signal 2G, 3G, 4G provenant des BTS le long de la voie de chemin de fer.
  • Un répéteur spécifique embarqué traite ce signal avant de le distribuer dans la rame ou dans le wagon au travers d'antennes ou d'un câble rayonnant.

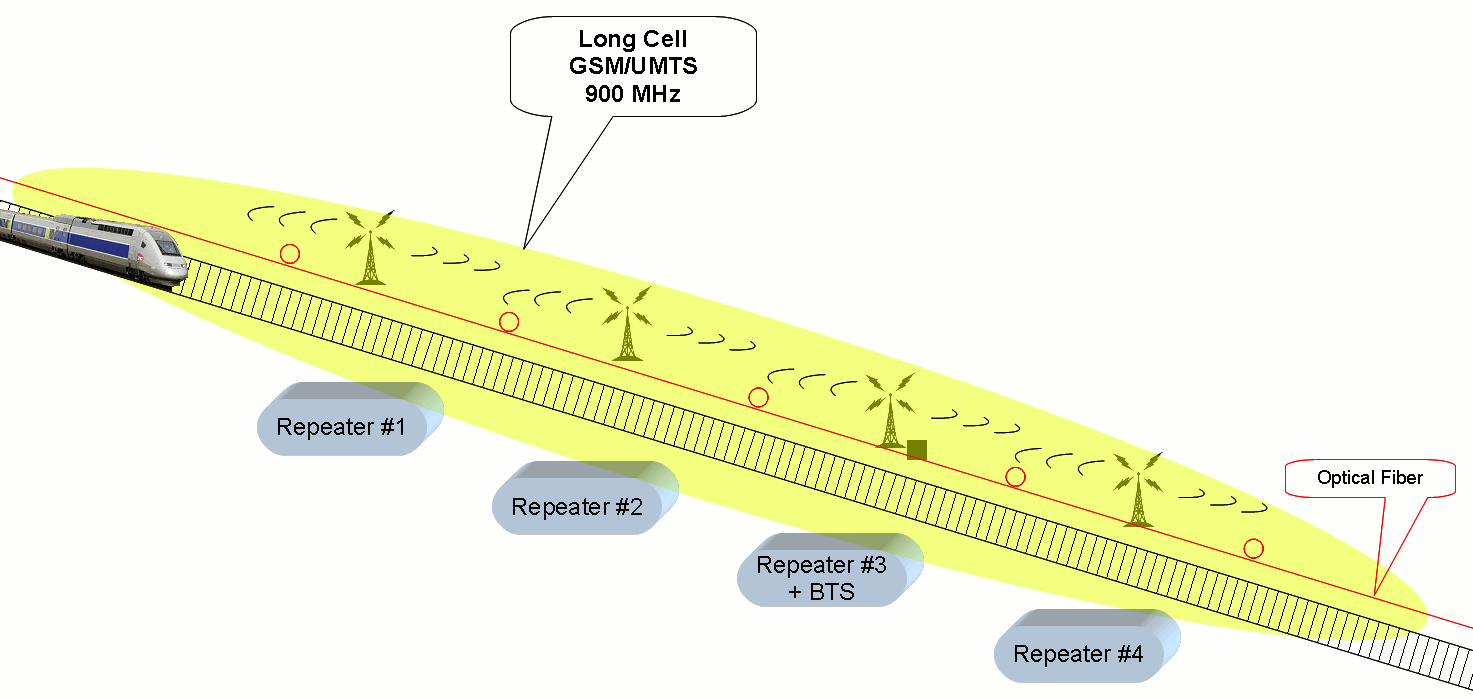

Le principe :

  • A partir d'une BTS, jusqu'à 7 répéteurs sont associés par fibre optique
  • Grâce à une synchronisation intelligente des répéteurs, on crée une cellule longue de 40 km de long.
  • Les répéteurs sont placés au plus près de la voie pour optimiser au maximum le champ à l'intérieur des rames.
Téléphonie Mobile 2G 3G 4G GSM UMTS LTE GSM-R embarquée dans les trains   Synoptique Cellule Longue GSM-R GSM900 UMTS900

Couverture Radio Ferroviaire GSM-R TETRA TETRAPOL

Les Réseaux Radio à Ressources Partagées (3RP) TETRA

Les besoins en communications critiques dans le domaine ferroviaire ne cessent de croître :

  • SAEIV (Système d'Aide à l'Exploitation et à l'Information du Voyageur)
  • RST (Radio Sol-Train)
  • Communication Voix et Data sur les quais, lors de manœuvres, pour les patrouilles de sécurité, etc...

Pour garantir la plus grande fiabilité à ces communications, la norme TETRA s'est naturellement imposée de part ses capacités (Mode partagé, rapidité de réponse, taux de réussite d'une mise en relation).

Pour permettre une continuité de communication partout (gares, stations de métros, couloirs, centres techniques, etc...), un système relayé peut s'avérer nécessaire en complément des stations de base.

SELECOM propose toute une gamme de solutions RF et optiques pour tous les types d'infrastructures à couvrir et pour toutes les typologies de terrain.






Produits en relation avec cette solution :

2G / 3G / 4G

DIGIREP®DIGIREP®
Multi-Band Multi-Standard 2G/3G/4G Répéteur
- Jusqu'à 12 sous-bandes par fréquence
- Contrôle Automatique de Gain Dynamique
- Annulation d'Echo (3G/4G)
- Multi-Opérateur
 Fiche produit PDF (424 Ko)


DIGIREP® MONO-BANDE 2G / 3G / 4G / GSM / UMTS / LTEDIGIREP® MONO-BANDE 2G / 3G / 4G / GSM / UMTS / LTE
Répéteur RF-RF 800/900/1800/2100/2600 GSM/UMTS/LTE
- Forte puissance
- Mono-bande
- Sélectif
- Filtrage Numérique & Annulateur d'Echo
- Coffret Outdoor IP65
- Serveur HTTP, SNMP
 Fiche produit PDF (454 Ko)

LONG CELL™ 2G/3G/4G GSM/UMTS/LTE/GSM-R/LTE-R 800/900MHzLONG CELL™ 2G/3G/4G GSM/UMTS/LTE/GSM-R/LTE-R 800/900MHz
Solution pour la couverture des trains à grande vitesse
- Brevet exclusif
- Cellule unique de 40 km de longueur
- GSM900/UMTS900/LTE800/GSM-R/LTE-R en même temps
- Une seule fibre optique
- Couverture des villages voisins avec une seconde cellule longue
 Fiche produit PDF (611 Ko)

Accessoires

BOITIER ELECTRIQUEBOITIER ELECTRIQUE
Boitier électrique pré-équipé
- Rassembler en un seul endroit tous les circuits électriques et leur protection.
- Permet une alimentation stabilisée pour une utilisation nécessitant une tension secourue par des batteries.
- Installation et mise en service rapide et facile.
 Fiche produit PDF (464 Ko)



GSM-R

AIR Repeater™ GSM-R 900 Medium & High Power RF/RFAIR Repeater™ GSM-R 900 Medium & High Power RF/RF
- Extension de couverture GSM-R
- Outdoor: Extension Cellule
- Indoor: Bâtiments, Lieux confinés
- Puisance +32 dBm (MP), +39dBm (HP)
- Limiteur de Gain
- Annulateur d'Echo
- Faible consommation
- Supervision HTTP, SNMP via modem GPRS
 Fiche produit PDF (540 Ko)

Répéteur Optique OPTIREP™ GSM-R 900Répéteur Optique OPTIREP™ GSM-R 900
- Extension de couverture GSM-R 900 MHz
- Voie ferrée, tunnels, tranchées
- Jusqu'à 16 répéteurs distants
- Réception Off-air ou BTS
- Configuration étoile ou chaînée
- Monitoring IP par GPRS
- OMC


LONG CELL™ 2G/3G/4G GSM/UMTS/LTE/GSM-R/LTE-R 800/900MHzLONG CELL™ 2G/3G/4G GSM/UMTS/LTE/GSM-R/LTE-R 800/900MHz
Solution pour la couverture des trains à grande vitesse
- Brevet exclusif
- Cellule unique de 40 km de longueur
- GSM900/UMTS900/LTE800/GSM-R/LTE-R en même temps
- Une seule fibre optique
- Couverture des villages voisins avec une seconde cellule longue
 Fiche produit PDF (220 Ko)

Filtre Passif de Protection GSM-RFiltre Passif de Protection GSM-R
- Protection contre les intérférences GSM & UMTS
- Plus grande fiabilité du réseau ERTMS
- Complia
- Faible Perte d'Insertion
- Compact et Léger
- Utilisable en embarqué
- Adaptable dans une installation existante
 Fiche produit PDF (212 Ko)

Outil de Supervision

VISIOMC™ : NMS & OMC pour SupervisionVISIOMC™ : NMS & OMC pour Supervision
- Cockpit pour opérateurs GSM, TETRA, TV
- Station de supervision centralisée
- Serveur de supervision avec interface web
- Consultable depuis n'importe où dans le monde avec un PC ou un smartphone
- Edition de rapports d'état et de statistiques
- Alertes par email, SMS
- Jusqu'à 1 an de sauvegarde d’évènements
 Fiche produit PDF (799 Ko)



TETRA / TETRAPOL

AIR Répéteur™ TETRA / TETRAPOL / INPT 400 RF-RFAIR Répéteur™ TETRA / TETRAPOL / INPT 400 RF-RF
- Répéteur TETRA
- Répéteur TETRAPOL
- Répéteur INPT
- Puissance de sortie +17, +24, +37dBm
- Filtrage numérique de canal (optionnel)
- Antenne ou câble rayonnant
- Montage au mur ou sur pylône
- Coffret outdoor ou indoor
- Supervision IP par modem GPRS, GSM-R ou TETRA
 Fiche produit PDF (630 Ko)

AIR Répéteur™ TETRA / TETRAPOL 400 RF-RF avec BoostersAIR Répéteur™ TETRA / TETRAPOL 400 RF-RF avec Boosters
- Extension de couverture TETRA / TETRAPOL
- Réseaux de sécurité
- Endroits confinés
- Jusqu’à 8 antennes actives
- Jusqu’à 10 dBm en sortie de chaque antenne
- Couverture optimisée
- Antenne ou câble rayonnant
- Supervision IP par modem GPRS, GSM-R ou TETRA
- Canalisé (option)
 Fiche produit PDF (630 Ko)

Micro-Répéteur RF-RF TETRA / TETRAPOL 400Micro-Répéteur RF-RF TETRA / TETRAPOL 400
- Extension de couverture TETRA / TETRAPOL
- INPT, TETRA, 3RP
- Petits espaces
- Equipement autonome
- Puissance de sortie +10dBm
- Plug & Play
- Limiteur de Gain
- Montage mural
 Fiche produit PDF (376 Ko)


Système Optirep™ TETRA / TETRAPOL 400Système Optirep™ TETRA / TETRAPOL 400
- Extension de couverture TETRA / TETRAPOL
- Tunnels ferroviaires, routiers et fluviaux
- Immeuble
- Jusqu'à 16 répéteurs distants (Puissance: +17, +24, +37 dBm)
- Réception Off-air ou Station de Base
- Accès RIP
- Configuration étoile ou chaînée
- Supervision IP par modem GPRS, GSM-R, TETRA
- OMC VisiOmc™
Le système inclut le répéteur maît
 Fiche produit PDF (893 Ko)

Catalogue d\Catalogue d'Accessoires RF TETRA / TETRAPOL
Coupleurs, Antennes
 Fiche produit PDF (1022 Ko)

Coupleur TETRA / TETRAPOL Haute IsolationCoupleur TETRA / TETRAPOL Haute Isolation
- Haute isolation TX/TX et RX/TX ≥ 76 dB
- Faible perte TX ≤ 6 dB
- Compensation TX
- Connection de 2 terminaux sur la même antenne
- Jusqu'à 100m de câble vers l'antenne
- Lieux critiques: stades, aéroports, grands sites industriels, …
 Fiche produit PDF (199 Ko)
