Répéteur 2G / 3G / 4G

Depuis l'avènement des réseaux de téléphonie mobile dans les années 1990, SELECOM accompagne les opérateurs dans leur déploiement.

SELECOM propose une gamme complète de répéteurs pour la téléphonie cellulaire:

  • Répéteur GSM 2G
  • Répéteur UMTS 3G
  • Répéteur LTE 4G
  • DAS (Distribution Antenna System) 2G, 3G, 4G
  • Répéteur 800 MHz, 900 MHz, 1800 MHz, 2100 MHz, 2600 MHz
  • Puissances : Pico-répéteur, Micro-répéteur, Medium Power répéteur et High Power répéteur
  • Technologies : Répéteurs RF/RF, répéteurs RF/FO
  • Supervision : lien série, SMS, IP, OMC, cloud-monitoring

Les solutions de répéteurs SELECOM permettent en outre :

  • d'étendre la couverture réseau d'une BTS en zones urbaines et rurales
  • de combler les zones blanches dans les zones rurales et montagneuses
  • d'assurer une couverture dans les infrastructures telles que les tunnels, les centres commerciaux, les parkings souterrains, immeubles d'affaires, les hangars d'entreprises, les usines, etc...

Les avantages du répéteur sont :

  • son faible coût par rapport à une BTS
  • sa facilité d'installation et d'utilisation
  • son extrême fiabilité

Rappel réglementaire valable uniquement en France : Il n’est pas possible d’installer et d’utiliser un répéteur GSM 2G, UMTS 3G ou LTE 4G en France sans posséder l’autorisation administrative adéquate ou sans l’accord formel des opérateurs concernés par les fréquences émises par le répéteur. Plus d'informations sur le site de l'ANFR en cliquant sur ce lien.


Répéteur Multi-bande et  Multi-standard



La gamme de répéteur numérique DIGIREP® est compatible à la fois pour tous les standards GSM 2G, UMTS 3G, LTE 4G, et pour les gammes des fréquences :



  Bande Fréquence Montante (Uplink) Fréquence Descendante (Downlink)
Standard ETSI 800 832-862 MHz 791-821 MHz
900 880-915 MHz 925-960 MHz
1800 1710-1785 MHz 1805-1880 MHz
2100 1920-1980 MHz 2110-2170 MHz
2600 2500-2570 MHz 2620-2690 MHz
  SELECOM 2G GSM 3G UMTS 4G LTE Repeater

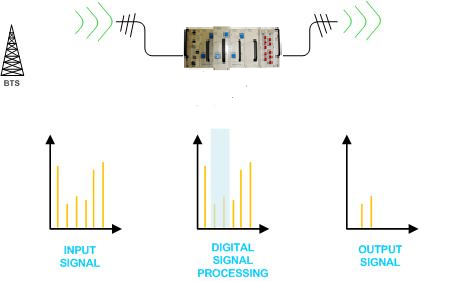

Répéteur GSM / UMTS / LTE à canaux sélectifs

Les répéteurs 2G GSM / 3G UMTS / 4G LTE de SELECOM embarquent une fonction Filtrage Multi-Sous-Bande qui permet en outre de :

  • Choisir jusqu'à 12 sous-bandes de fréquences à répéter (donc d'éliminer les autres)
  • Programmer chacune de ces sous-bandes indépendamment en :
    • Fréquence centrale
    • Largeur de bande
    • Gain

Grâce à cette fonctionnalité, le répéteur peut alors éliminer les porteuses non voulues, et ne répéter que les opérateurs voulus.


La fonction "Veille UL"

Afin de permettre de déployer un maximum de répéteurs RF/RF sur une zone donnée, connectés à une même station de base, il est nécessaire d'avoir une fonction qui coupe l'émission de la voie montante quand le répéteur n'est pas sollicité par une communication.

En effet, un répéteur RF/RF, même s'il ne réémet pas de porteuses, renvoie un fond de bruit thermique, très faible. Mais la somme de tous ces petits bruits engendre une puissance de bruit qui peut désensibiliser la station de base, ce qui limiterait l'utilisation de répéteurs RF/RF.

Le principe est extrêmement simple :

  • Aucune communication n'est sollicitée par un mobile dans la zone couverte par le répéteur ⇒ La voie UL est mise en veille ⇒ Plus aucun bruit n'est émis par le répéteur
  • Une communication n'est sollicitée par un mobile dans la zone couverte par le répéteur ⇒ La voie UL est mise en fonctionnement en quelques millisecondes ⇒ La communication est assurée
  • Au bout d'un temps déterminé, le répéteur n'est plus sollicité ⇒ La voie UL est remise en veille ⇒ Plus aucun bruit n'est émis par le répéteur


SELECOM 2G GSM 3G UMTS 4G LTE In-Train Repeater

La fonction de Contrôle Automatique de Gain Dynamique

Dans le cadre d'une utilisation en mobilité, pour la couverture de train ou de métro par exemple, le répéteur DIGIREP® possède une fonction de Contrôle Automatique de Gain Dynamique.

Cette fonction numérique, ultra-rapide, permet de contrôler dynamiquement chaque sous-bande opérateur en temps réel, afin de rendre un service constant en sortie de répéteur.

Performante, le Contrôle Automatique de Gain Dynamique est capable de traiter jusqu'à 12 sous-bandes hétérogènes, c'est-à-dire de différents standards dans la même bande de fréquence, voire la même sous-bande de fréquence.


Annulation d'Echos 3G/4G

Les répéteurs SELECOM DIGIREP® sont équipés des dernières technologies numériques, dont l'Annulation d'Echos.

Le répéteur doit retransmettre sur l'antenne d'émission le même signal à la même fréquence que le signal reçu sur l'antenne de réception. D'un point de vue physique, l'effet Larsen (celui d'un microphone proche d'un haut-parleur) est inévitable, à condition d'avoir une excellente isolation entre les antennes.

Pour ne pas faire exploser les coûts d'installation et pour avoir une bonne isolation entre les antennes d'émission et de réception, la solution est une annulation numérique d'échos, basée sur une solution logicielle.



L'annulateur d'écho de SELECOM permet d'avoir une installation telle que l'isolation est inférieure de 15 dB au gain du répéteur.

  SELECOM Repeater 2G 3G 4G GSM UMTS LTE Echo Canceller

DIGIREP Spectrum feature

Analyseur de spectre et statistiques

Grâce à ses fonctions numériques, le DIGIREP® permet de connaître à distance les performances spectrales de sortie de l'équipement :

  • Sur l'interface web, le spectre de sortie est disponible en temps réel
  • Des paramètres sont disponibles tels que : trafic, ID des BTS, etc...

Usage Indoor / Outdoor

Le répéteur 2G/3G/4G DIGIREP® de SELECOM a été conçu pour un usage indoor et outdoor.

Grâce à son design en rack 19 pouces de faible profondeur, il peut être installé dans une baie télécom, ou en position mural grâce à son kit de fixation.

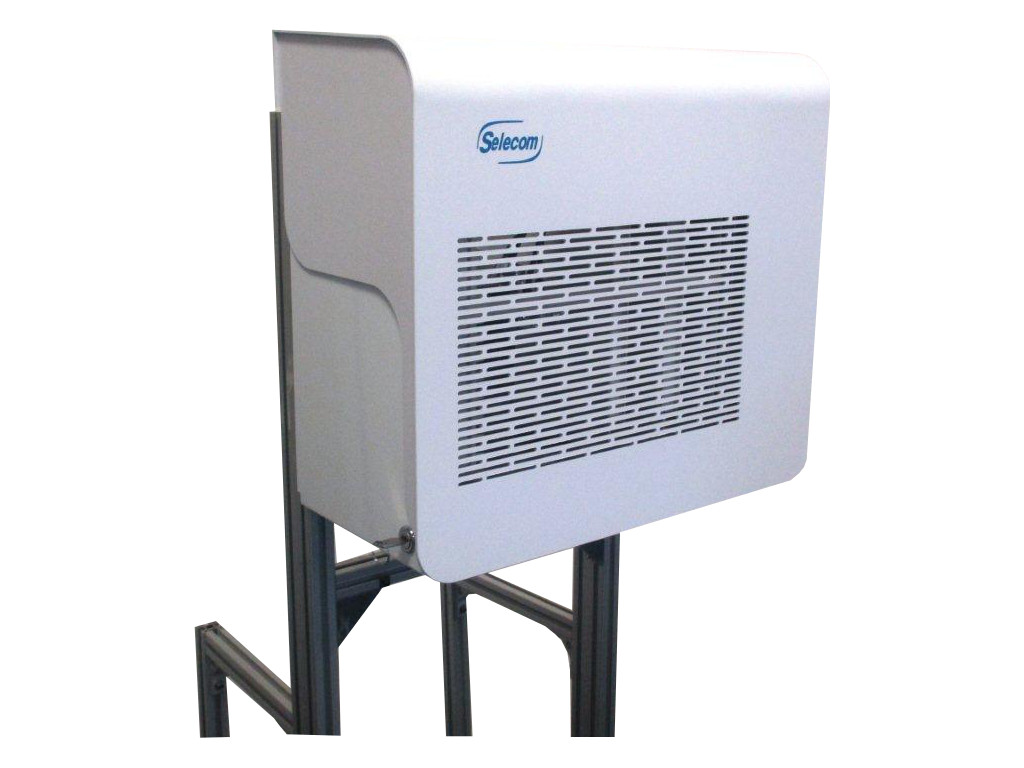

Ce même kit de fixation est disponible également avec un capot de protection en ABS, verrouillable, pour un usage en extérieur.

A noter pour les utilisateurs de répéteurs SELECOM d'ancienne génération, le pas de vis des fixations est compatible et ne nécessite pas de nouveau perçage.

  SELECOM Repeater 2G 3G 4G GSM UMTS LTE DIGIREP

DIGIREP Monitoring

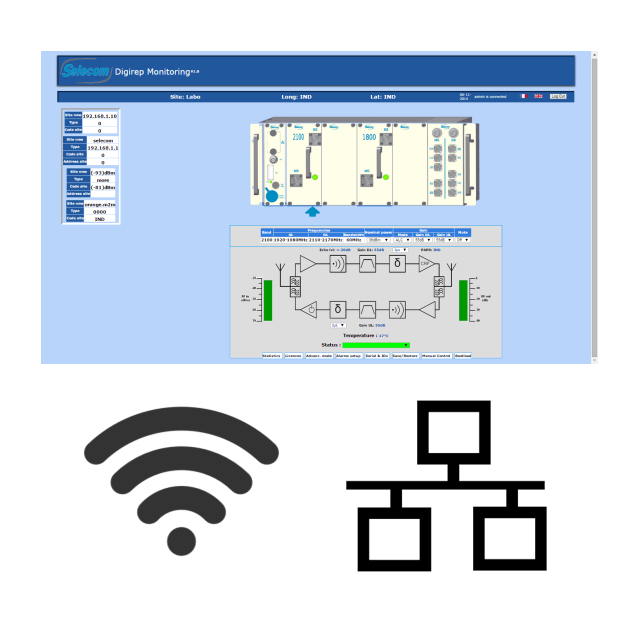

Supervision locale et distante en HTTP, SNMP, WiFi

Résolument moderne, le répéteur 2G/3G/4G DIGIREP® de SELECOM possède les dernières technologies de supervision :

  • en local, le serveur web embarqué est disponible en connexion filaire Ethernet RJ45, mais également en WIFI, pour pouvoir se connecter aussi bien avec un ordinateur portable ou avec une tablette tactile
  • à distance, le serveur web et le serveur SNMP intégrés permettent de piloter et de connaître l'état de l'équipement en temps réel



OPTIREP SINGLEBAND OPTIREP SINGLEBAND
Système Optirep Singleband (distribution via fibre optique) 2G/3G/4G/GSM/UMTS/LTE
- Distribution en Fibre Optique
- 700/800/900/1800/2100/2600 MHz
- Supervisable à distance
- Multi-opérateurs & Multi-standards
- Distance optique 12 dBo (environ 40 km)
 Fiche produit PDF (328 Ko)

OPTIREP MULTIBAND OPTIREP MULTIBAND
Système Optirep multibandes (distribution via fibre optique) 2G/3G/4G/GSM/UMTS/LTE
- Distribution en Fibre Optique
- 700/800/900/1800/2100/2600 MHz
- Fonctions digitales
- Multi-opérateurs & Multi-standards
- Surfaces de couvertures illimitées
 Fiche produit PDF (768 Ko)

DIGIREP® SINGLEBAND DIGIREP® SINGLEBAND
Répéteur RF-RF 800/900/1800/2100/2600 GSM/UMTS/LTE
- Forte puissance
- Mono-bande
- Sélectif
- Filtrage Numérique & Annulateur d'Echo
- Coffret Outdoor IP65
- Serveur HTTP, SNMP
 Fiche produit PDF (344 Ko)


DIGIREP® MULTIBANDDIGIREP® MULTIBAND
Multi-Band Multi-Standard Multi-Opérateurs 2G/3G/4G Répéteur
- Jusqu'à 12 sous-bandes par fréquence
- Plug & Play
- Contrôle Automatique de Gain Dynamique
- Refarming automatique
- Annulation d'Echo (3G/4G)
- Accès local et à distance (modem 2G/3G/4G)
 Fiche produit PDF (308 Ko)

MICRO REPETEUR GSM900/GSM1800/UMTS2100MICRO REPETEUR GSM900/GSM1800/UMTS2100
- EGSM / GSM / EDGE / GPRS / UMTS /
- Extension de couverture Indoor
- Immeubles, Commerces
- Design très compact
- Puissance de sortie +15 dBm
- Bande Sélective
- Configuration multi-bandes
- Antenne intégrée disponible
- Supervision par SMS
 Fiche produit PDF (642 Ko)

LONG CELL™ 2G/3G/4G GSM/UMTS/LTE/GSM-R/LTE-R 800/900MHzLONG CELL™ 2G/3G/4G GSM/UMTS/LTE/GSM-R/LTE-R 800/900MHz
Solution pour la couverture des trains à grande vitesse
- Brevet exclusif
- Cellule unique de 40 km de longueur
- GSM900/UMTS900/LTE800/GSM-R/LTE-R en même temps
- Une seule fibre optique
- Couverture des villages voisins avec une seconde cellule longue
 Fiche produit PDF (611 Ko)
